Вытяжной зонт Abat ЗВВ-6-6/4М (21000004663)

Вытяжной зонт Abat ЗВВ-6-6/4М (21000004663) встраиваемый для конвекционной печи КЭП-6П-01 используется для очистки воздуха от аэрозолей жира, масла и водяного пара в производственных помещениях кафе, ресторанов, столовых и других предприятиях общественного питания и торговли.

Описание зонта Abat ЗВВ-6-6/4М

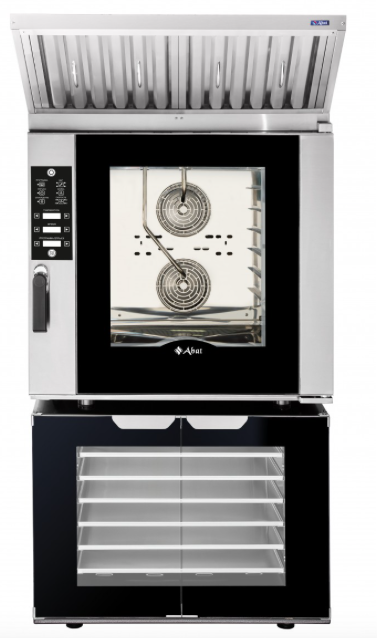

Вытяжной зонт ЗВВ-6-6/4М устанавливается в системе вытяжной вентиляции (диаметр отводящей трубы и дымохода должен быть не менее 270 мм) на объектах общественного питания. Зонт ЗВВ-6-6/4М устанавливается на конвекционную печь КЭП-6П-01 и подсоединяется к ней с помощью шнура питания из комплекта зонта (2 м, с заземлением). Фиксируется зонт с помощью винтов М5х20 к крыше конвекционной печи, на каждый винт продевается прокладка из комплекта для уплотнения соединения (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта).

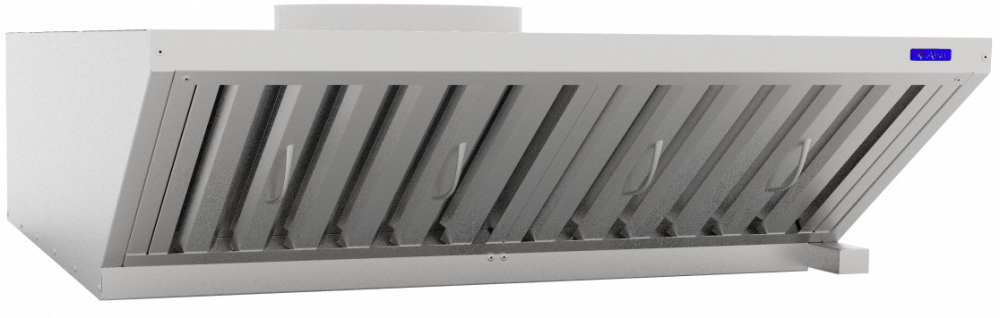

Зонт ЗВВ-6-6/4М состоит из трех частей: корпуса, съемных лабиринтных фильтров и осевого вентилятора. Фильтры легко вынимаются для периодической очистки. В корпусе зонта имеется герметичная ванночка для сбора масла, жира и воды с лабиринтных фильтров.

Принцип действия

Разогретый воздух, насыщенный парами масла, жира и воды, всасывается в зонт осевым вентилятором, проходит сквозь фильтры и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну. Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.

Включение зонта происходит при нажатии на кнопку "Старт" на панели управления конвекционной печи КЭП-6П-01.

Технические параметры

• Мощность зонта: 120 Вт.
• Напряжение: 230 В.
• Фильтр: лабиринтный.
• Воздухопроизводительность: 1400 м3/ч.
• Скорость движения воздуха в рабочей зоне зонта: 0,4 м/с.
• Количество вентиляторов: 1 шт.
• Количество лабиринтных фильтров: 2 шт.
• Габаритные размеры: 867(869)х1093,5х275(310) мм.
• Вес: 30 кг.
