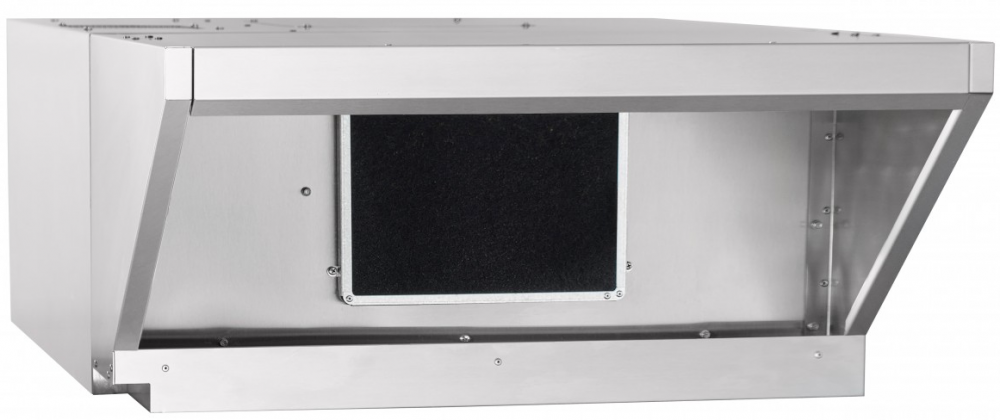

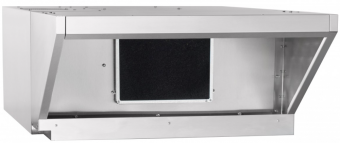

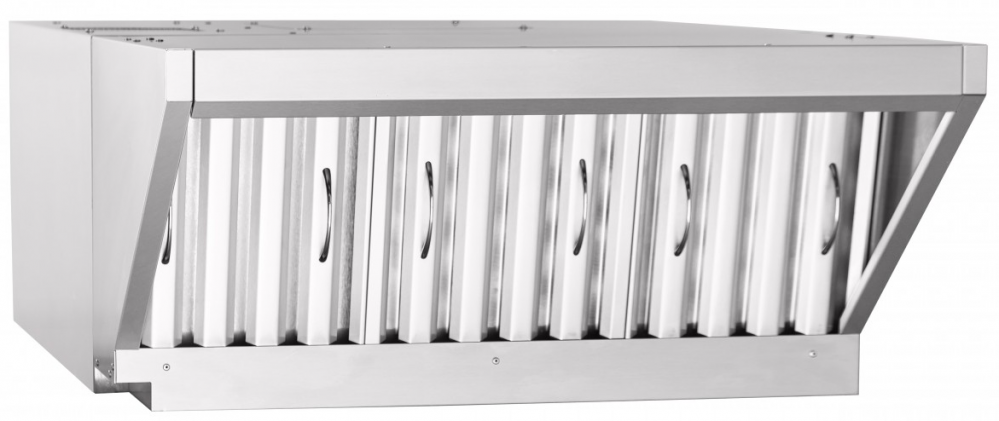

Вытяжной зонт Abat ЗВВ-4-6/4ПМ (21000002842)

Вытяжной зонт Abat ЗВВ-4-6/4ПМ (21000002842) встраиваемый с пароконденсатором для вытяжки и конденсации отработанного пара, а также очистки воздуха от аэрозолей жира, масла и водяного пара в производственных помещениях на предприятиях общественного питания. Для конвекционной печи КЭП-4ПМ.

Описание зонта Abat ЗВВ-4-6/4ПМ

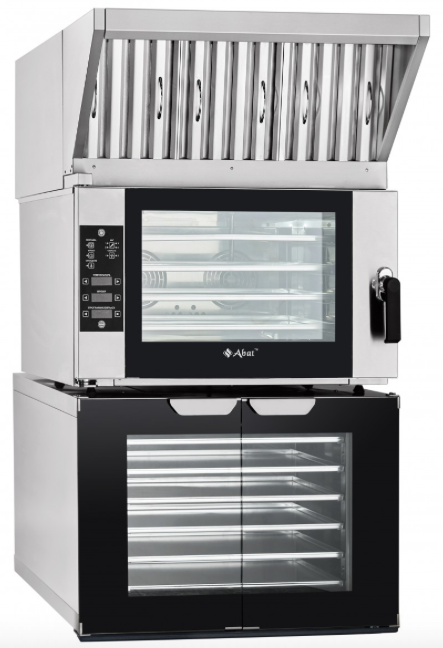

Зонт ЗВВ-4-6/4ПМ с пароконденсатором предназначен для установки на конвекционную печь КЭП-4ПМ и состоит из двух основных частей: каркаса теплообменника и воздухозаборника.

В каркасе теплообменника установлен слот с теплообменником, угольные и лабиринтные фильтры и всасывающий вентилятор. Зонт подсоединяется к конвекционной печи с помощью кабеля питания (1,8 м с заземлением) и фиксируется с помощью двух винтов (от КЭП) к задней стенке и спереди двумя болтами к крыше конвекционной печи.

Принцип действия зонта ЗВВ-4-6/4П

Разогретый воздух, насыщенный парами масла, жира и воды, всасывается вентилятором в пароконденсатор зонта. В пароконденсаторе происходит охлаждение и конденсация паров масла, жира и воды. Конденсированная жидкость удаляется в канализацию или любую емкость. Охлажденный воздух поступает из верхнего окошка пароконденсатора во внутреннюю область зонта, где очищается от запахов угольным фильтром и выбрасывается в атмосферу.

Основные характеристики

• Суммарная мощность зонта: 168 Вт.
• Мощность вентилятора: 160 Вт.
• Мощность ламп освещения: 8 Вт.
• Напряжение: 230 В.
• Тип фильтра: лабиринтный + угольный.
• Воздухопроизводительность: 1400 ;м3/ч.
• Скорость движения воздуха в рабочей зоне зонта: 0,3 м/с.
• Количество установленных вентиляторов: 1 шт.
• Количество установленных ламп освещения: 1 шт.

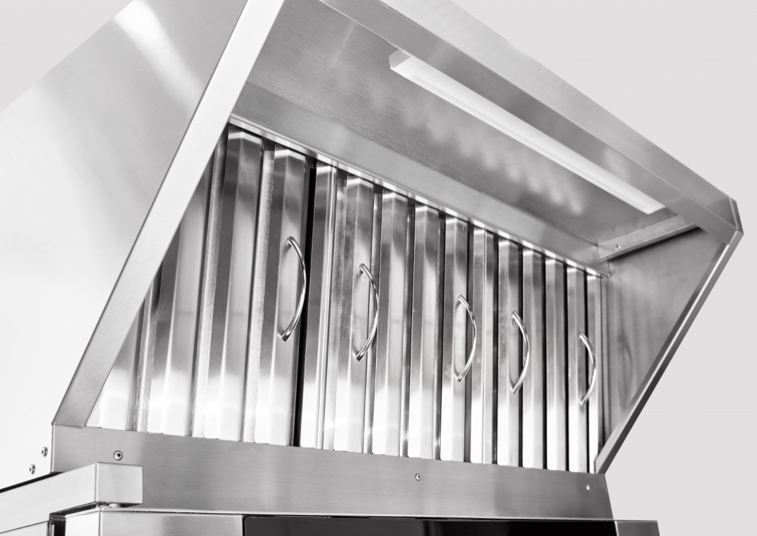

• Количество установленных лабиринтных фильтров: 2 шт.

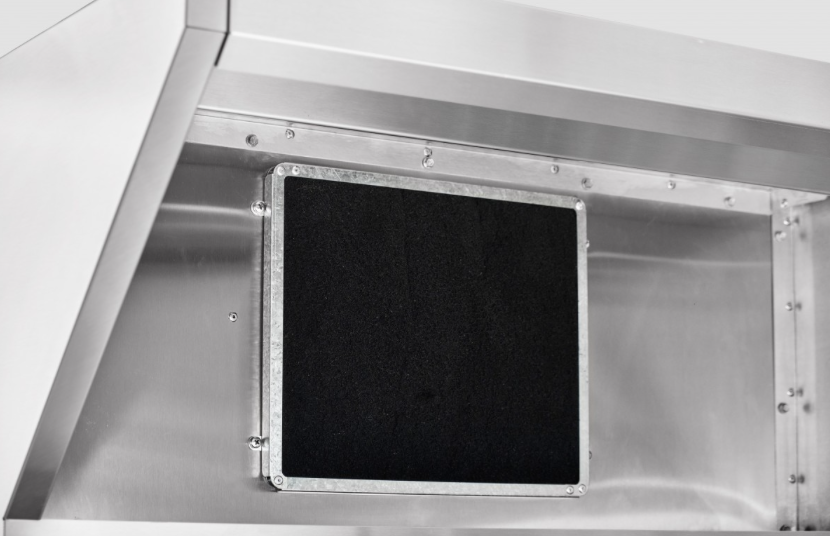

• Количество установленных угольных фильтров: 2 шт.
• Габаритные размеры: 860х1047х408(428) мм.
• Вес: 55 кг.
