Вытяжной зонт Abat ЗВВ-4-6/4 (21000080802)

Вытяжной зонт Abat ЗВВ-4-6/4 (21000080802) для конвекционных печей типа КЭП-4 используется для очистки воздуха от аэрозолей жира, масла, водяного пара.

Описание зонта вытяжного Abat ЗВВ-4-6/4

•  Зонт вытяжной встраиваемый для конвеконной печи (далее зонт) используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания.

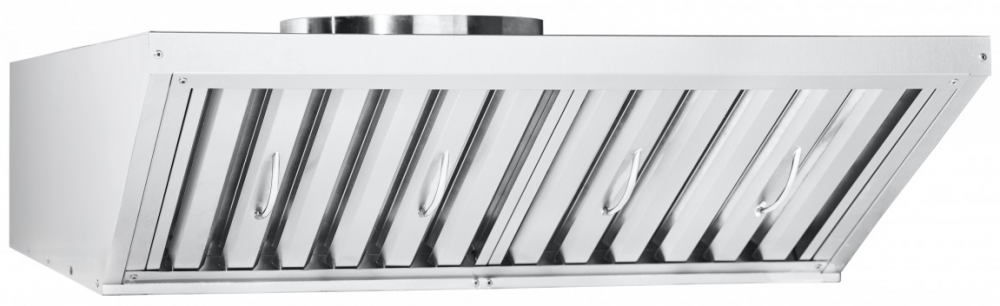

•  Зонт состоит из трех основных частей: корпуса, съемного лабиринтного фильтра, осевого вентилятора. Лабиринтный фильтр легко вынимается и его необходимо периодически чистить. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров.

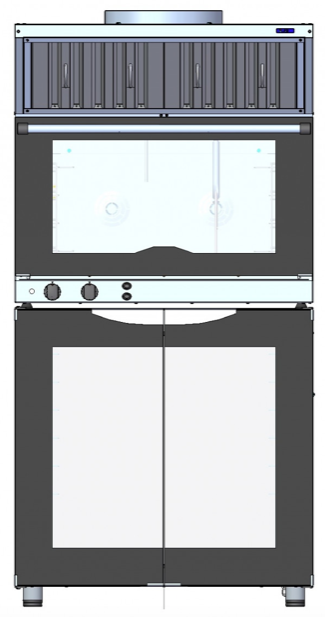

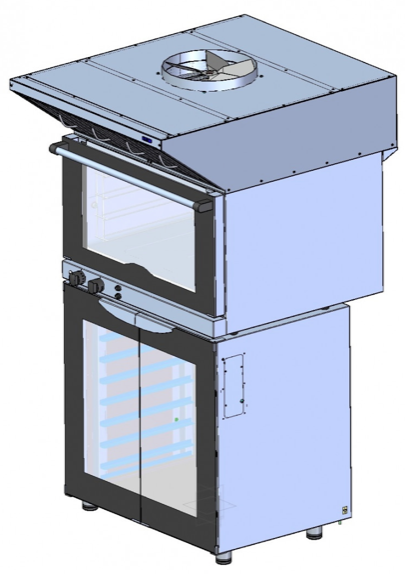

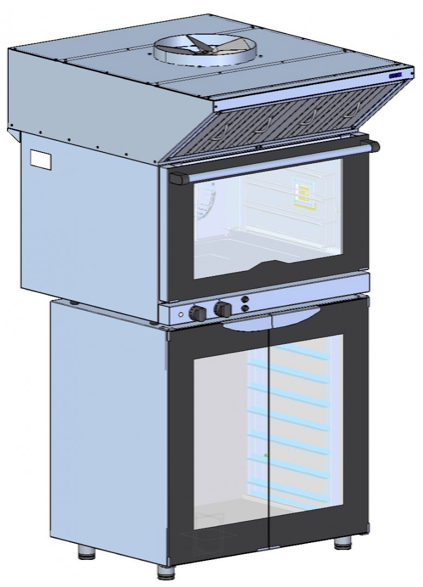

•  Зонт ЗВВ-4-6/4 устанавливают на конвекционную печь КЭП-4 и подсоединяют к конвекционной печи с помощью кабеля питаня (2 м, с заземлением).

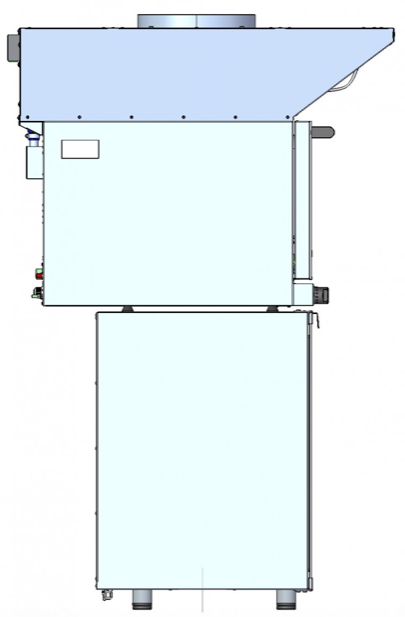

• Зонт фиксируется с помощью уголков и болтов М5 к задней стенке конвекционной печи (предварительно нужно совместить трубку вывода пара с приемной трубой зонта и соединить их резиновым патрубком и хомутами). Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.

Принцип действия зонта Abat ЗВВ-4-6/4

•  Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным.
• При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.

Характеристики зонта ЗВВ-4-6/4

•  Суммарная мощность зонта, Вт: 120.
•  Напряжение, В: 230.
•  Тип фильтра: лабиринтный.
•  Воздухопроизводительность, м3/ч: 1400.
•  Скорость движения воздуха в рабочей зоне зонта, м/с: 0,4.
•  Количество установленных вентиляторов, шт.: 1.
•  Количество установленных лабиринтных фильтров, шт.: 2.
•  Количество установленных угольных фильтров, шт.: 800х1040х251(323).

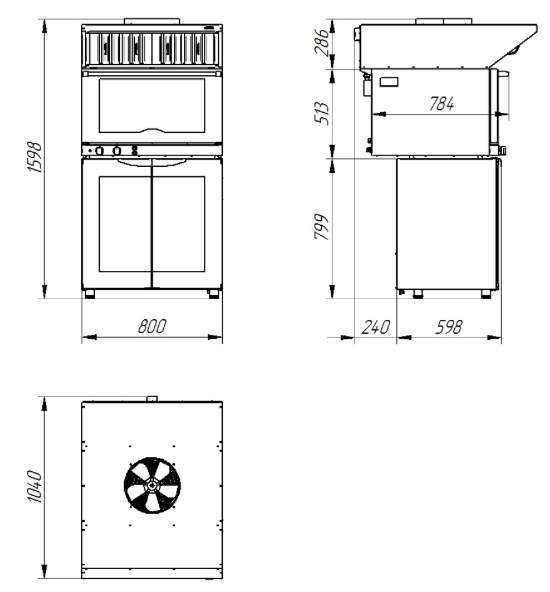

•  Габаритные размеры, мм: 27.
